如何使用便携式示波器进行总线解码？

日期：2023-04-19 17:24:31 分享:

微信扫一扫：分享

众所周知，示波器在电子、电力行业中的应用极为广泛，使用场景也是五花八门。传统示波器体型较大，重量也比较重，适合在实验室这种环境中使用，外出时不方便携带。今天，图图给大家安利一款高性能便携式示波器，满足您的全时全场景使用需求。

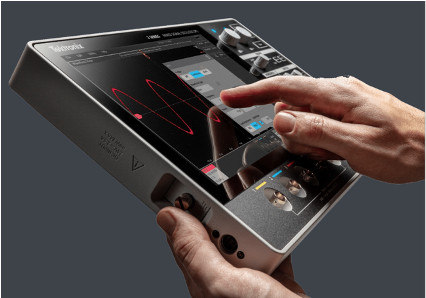

泰克2系列MSO混合信号示波器是一款厚度只有 4CM，重量仅1.8KG，功能齐全的实时触摸屏示波器，外形小巧、便携，上手感觉就像一台平板电脑。

无论您的测量挑战要求您前往何处（工作台、教室或者测试现场），都可轻松携带它。今天的图图小课堂就以该产品进行总线解码，让大家更清晰地了解泰克2系的实际应用场景，Anyway，正式开课~

示波器基础概念

示波器的主要功能：精确地再现时间和电压幅度的函数波形。用它可以即时地观察电压幅度相对时间的变化情况，从而获得波形的质量信息，如幅度和频率，波形，不同波形的时间和相位的关系。

关于总线解码

数据通信时,物理线路上传输的信号是由一系列高低电平组成的,这些高低电平携带了我们所需要的信息,在数据接收端,我们需要将这些物理电平按照原始的编码规则进行解析,从而得到实际的物理信号，这个过程叫解码。

泰克2系列MSO混合信号示波器支持I²C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT多种解码和分析。

I²C解码与分析

I²C 或“I squared C”是指集成电路间总线。它最初是飞利浦公司在 20 世纪 80 年代研制的，为把控制器连接到电视机上的外设芯片提供了一种低成本方式，但之后其已经发展成为嵌入式系统设备之间通信的一项全球标准。它采用简单的两线设计，广泛用于领先芯片制造商生产的各种芯片中。

I²C消息结构

I²C 的物理两线接口由双向串行时钟 (SCL) 和数据(SDA) 线组成。I²C 支持总线上多个主从设备，但一次只能激活一个主设备。任何 I²C 设备可以连接到总线上，允许任何主设备与从设备交换信息。每台设备都使用唯一的地址识别，它可以作为发射机或接收机操作，具体取决于设备功能。

在开始时，I²C 只使用 7位地址，但随着时间推移，它演变成也支持10位地址。它支持三种位速率：100 kb/s ( 标准模式 )、400 kb/s( 快速模式 ) 和 3.4 Mb/s ( 高速模式 )。最大设备数量取决于400 pf的最大容量，或大约支持20-30台设备。

I²C总线实例

泰克将复杂的解码过程简单化到了示波器的操作上，当I²C的信号接入示波器后，我们只需要点击添加一个解码窗口，选择总线类型，设置输入源和门限电压，软件即可自动解码波形；随即可添加解码表，查看或保存解码数据。

总线条件

I²C总线解码

解码数据表格

SPI解码与分析

串行外设接口总线 (SPI) 最初是摩托罗拉在 20 世纪80 年代末为其 68000 系列微控制器研制的。由于该总线简单、流行，许多其它制造商也已经采用这一标准。它现在用于嵌入式系统设计常用的各种器件中。SPI 主要用于微控制器和直接外设之间。它通常用于移动电话、PDA 和其它移动设备中，在 CPU、键盘、显示器和内存芯片之间通信。

SPI 总线是一种主 / 从结构的 4 线串行通信总线。4 个信号是时钟 (SCLK), 主输出 / 从输入 (MOSI), 主输入 /从输出 (MISO) 和从选择 (SS)。在两台设备通信时，一台设备称为“主设备”，另一台设备称为“从设备”。主设备驱动串行时钟。

它同时收发数据，因此是一种全双工协议。SPI 使用 SS 线路指明与哪台设备传送数据，而不是总线上的每台设备都有一个唯一的地址。这样，总线上的每台唯一的设备都需要从主设备提供自己的 SS 信号。如果有 3 台从设备，那么主设备有3 条 SS 引线，每条引线都连接到每台从设备上。
