PRE系列回馈型可编程交流源载一体机 (以下简称”PRE源载一体机”)，集回馈型双向交流源+电网模拟器+RLC负载三种设备特性、功能于一体，引领了行业内新一代交流测试电源的发展方向。

PRE源载一体机具有极高的动态响应及带宽，小信号 (5V) 带宽10kHz，大信号带宽2000Hz，延迟60us; 可将仿真系统、信号源或控制板卡的信号放大输出至被测品，在功率硬件在环仿真中实现功率放大的功能。

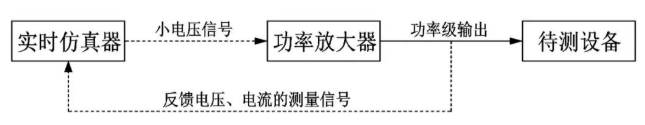

功率硬件在环仿真 (Power Hardware in the loop，PHIL) 是通过实时仿真器，功率放大器以及待测设备的结合，实现信号级实时仿真向功率级的扩展。它可以用于测试真实的功率设备及相关电力系统，如电机设备、储能设备光伏设备、新能源汽车电机驱动系统、动力系统、微网系统等。

功率硬件在环仿真具有可以灵活变换系统拓扑，模拟各种工况的优点，解决了由于测试拓扑多变，工况复杂所导致的搭建测试系统困难等问题。

下图是国内某高校实验室搭建的一套功率硬件在环仿真实验平台，既含有真实电机，也含有电力系统实时仿真器，用于进行微电网中风电机组的有功调频控制策略的仿真与测试。

在这个平台里，上位机建模后在实时仿真器内进行仿真，输出的5V电压信号经过PRE源载一体机放大为功率信号接入到风电机组，传感器将PRE源载一体机输出端的电压电流等信息采集反馈给实时仿真器，通过这样一种方式建立起一个非常接近真实工况的场景来进行仿真测试。

上图的波形是测试风电机组有功输出变化对微网系统频率影响的实验结果，可以看到实验测试得到的频率变化趋势与有功功率对微网频率影响的理论相符。

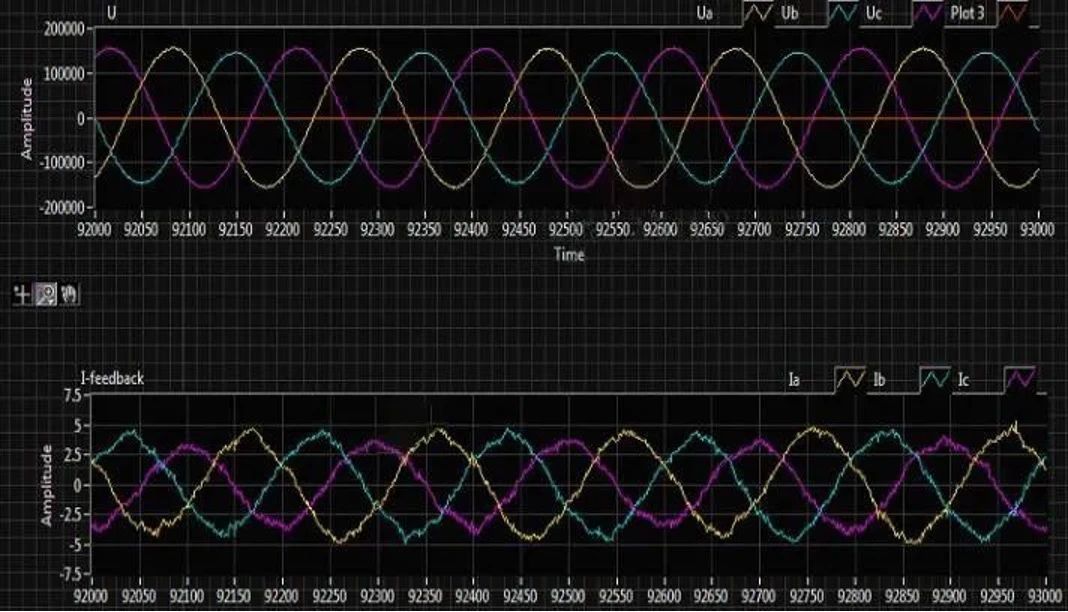

上图的波形是测试微网不对称故障对风电机组的影响实验结果，在结果中可以看到有一相电压幅值已低于其他两相电压，采样的反馈电流也是三相不对称，实验表明风电机组在三相不对称电压下仍然能正常工作。

PRE源载一体机更多亮点

单机20kVA/3U，小体积大容量

同型号支持并机扩容

高精度（0.01%±0.05% F.S.）

高动态（3V/μs）

高带宽（0.001-200Hz@450V）
