AMETEK VTI 品牌 EX1401是一款高速精准的16通道的温度和电压数据采集产品。EX1401具有行业领先的 20KSa/s/ch的采样速率，每通道独立的24位ADC，支持信号调节和独立的冷端补偿(CJC)，通道间和对地均隔离，可提供精确稳定的热电偶和电压测量，适用于高采样速率、高精度和需要多重电压保护的测试应用。其支持多种供电方式，包括交流、直流和PoE类型，适用于几乎所有的供电场合，具有独立的数据记录和并行数据流功能。

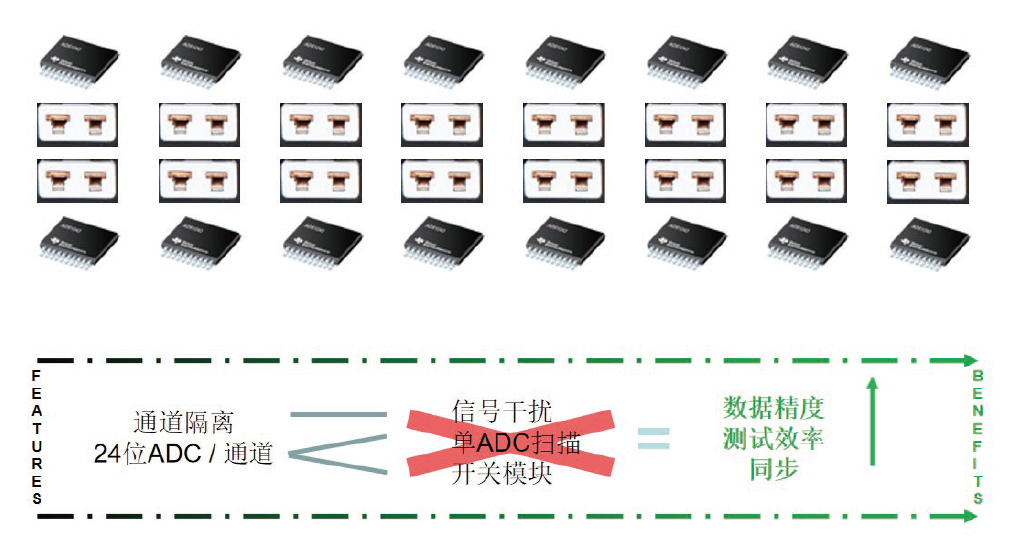

传统数据采集仪通道间数据采集采用扫描的方式实现，扫描速度再快，难免还是会有延迟。而EX1401拥有16个通道，能够精准测试温度和电压数据，每通道均采用独立ADC，这就使得EX1401多通道间可以进行同步采集，不需要通过扫描的方式进行数据采集，极大的提高了采集速度。

EX1401是一体化的仪器，不需要额外配置控制器、机箱和开关模块，也不需要复杂的接线，配合标准软件，即可使用。高效率高性价比的仪器，降低了系统的成本，节省了系统安装设置的时间。

EX1401具有行业领先的每通道20k samples/s 的采样速率，适用于高采样速率、高精度和需要多重电压保护的测试应用。

EX1401每个通道具有独立的24位ADC，独立的冷端补偿(CJC)，支持信号独立调节和检测，提供精准稳定的测试。

EX1401提供卓越的通道间隔离和通道对地的隔离，以匹配多种工作条件，在具有挑战性的测量环境中，最大限度的保护仪器，同时确保测量的完整性。

冷端补偿是温度测试系统重要部分。EX1401每个通道均配置专用的CJC传感器，可实时测量金属接触点的真实冷端温度，减少与机箱内温度误差，提供精确稳定的热电偶(±0.20°C)和电压测量，确保数据的准确性。

EX1401具有软件控制的内置自检功能，系统诊断包括板载处理器温度和电压测量等内容，完成系统诊断后将返回通过/失败结果，以防止在仪器出现故障时依然进行测试。在检测到传感器断开时，开放式热电偶检测(OTD)电路会通过LED给出连续的警示。OTD状态可以在API应用程序中配置，且可设置激活 /取消激活任意通道。

冷端补偿是温度测试系统重要部分。EX1401每个通道均配置专用的CJC传感器，可实时测量金属接触点的真实冷端温度，减少与机箱内温度误差，提供精确稳定的热电偶(±0.20°C)和电压测量，确保数据的准确性。

EX1401具有软件控制的内置自检功能，系统诊断包括板载处理器温度和电压测量等内容，完成系统诊断后将返回通过/失败结果，以防止在仪器出现故障时依然进行测试。在检测到传感器断开时，开放式热电偶检测(OTD)电路会通过LED给出连续的警示。OTD状态可以在API应用程序中配置，且可设置激活 /取消激活任意通道。

EX1401作为LXI认证的设备，提供了灵活的局域网通信和控制功能，使用行业标准电缆将设备直接连接到网络即可使用。多台仪器可分布在非常接近测量点的位置，因此减少布线的长度，并最大限度地减少环境噪声引起的误差。所有测量数据都带有IEEE-1588时间戳，典型精度<200nS，确保整个测试获得的数据精密同步。

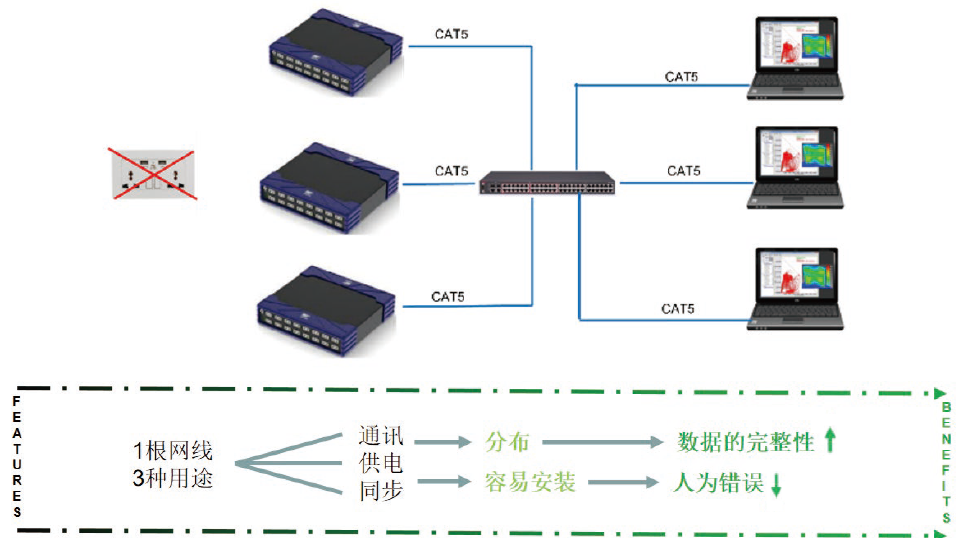

EX1401以太网供电功能(PoE)支持一根网线同时用于供电和数据采集，进一步简化了系统结构。

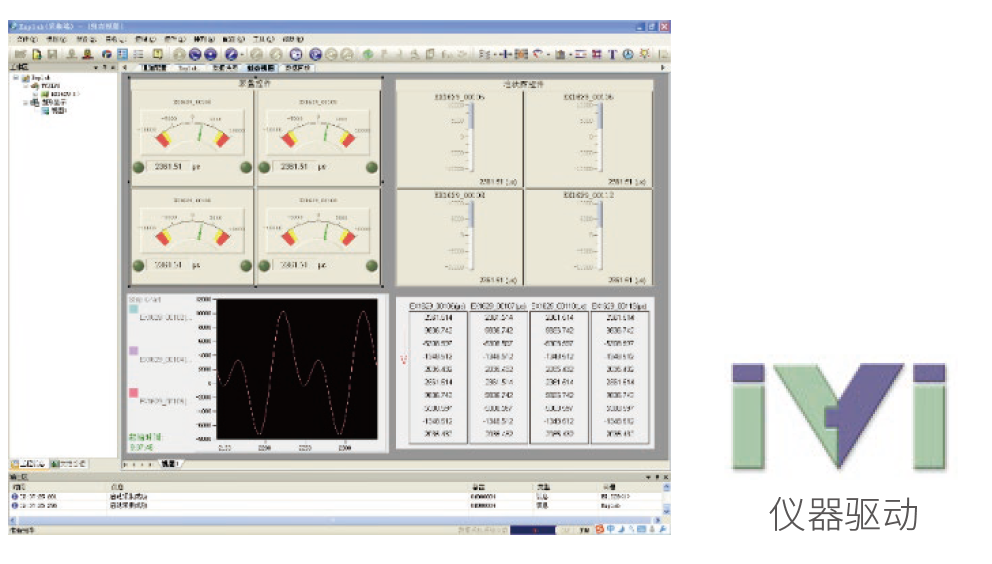

EX1401标配Exlab软件，支持用户远程控制和数据监控，简化了仪器配置、数据采集与显示、数据存储与调用，为用户提供一个理想的数字化应用平台。

EX1401支持全功能的网页端控制，用户可在浏览器轻松实现仪器的控制与监测。EX1401开放编程指令，支持用户自行编辑软件实现仪器控制和数据采集，其支持IVI驱动，简化了编程过程。

07

典型应用

车载电子产品测试挑战

● 车内测试空间有限，要求测试尽量简单。

● 车载条件下供电不便，要求测试设备供电简单。

● 测试通道数量较少。

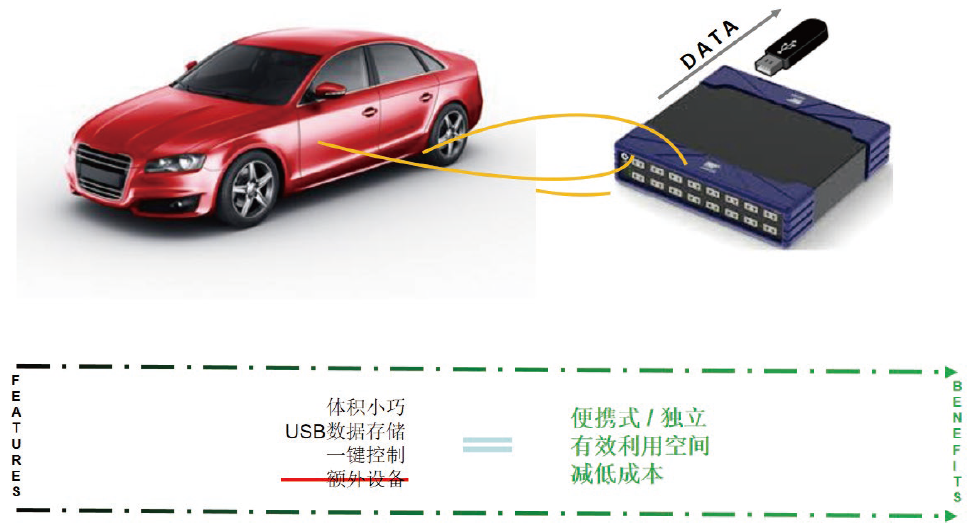

EX1401方案优势

● 体积小巧，通道密度高。

● 支持独立运行，减少系统的成本。

● 单击按钮即可开始数据采集，简化测试过程。

电池测试挑战

● 测试产生共模噪声，要求测试仪器通道隔离。

● 同时测试多个电池，需要数据同步。

● 需要采集电压和温度两种类型参数。

EX1401方案优势

● 16个通道间隔离，增加测试的可靠性。

● 测试数据具有时间戳，数据完全同步。

● 通道均可配置用以采集电压或温度。

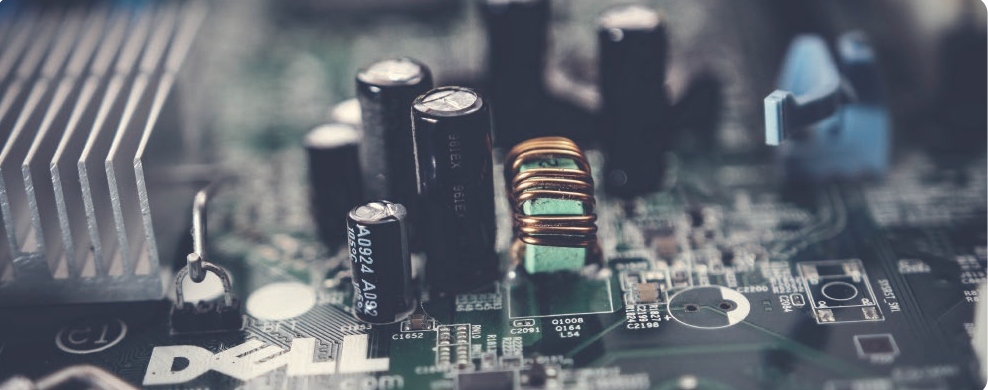

电子器件老化测试挑战

● 实验中有多个被测物。

● 采集速度要求高。

● 测试时间长，测试数据量大。

EX1401方案优势

● 具有16个独立且隔离的数据采集通道。

● 采集速度快，每通道20k samples/s。

● 支持测试数据分发和冗余存储，确保数据完整。

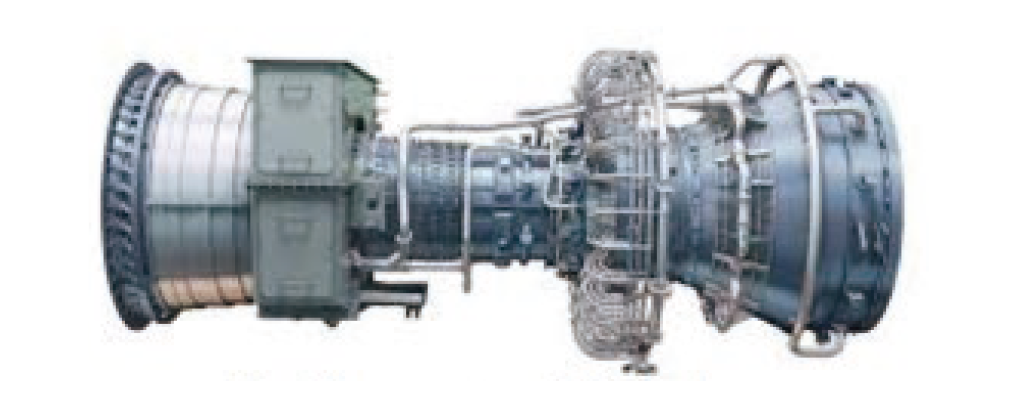

燃气轮机测试挑战

● 系统复杂，测试数据量大。

● 对设备稳定性要求高。

● 要求测试数据精准安全。

VTI方案优势

● 仪器分布在测量点附近，减少布线，降低误差。

● 仪器稳定，可靠性高。

● 支持数据分发和备份功能，确保数据完整安全。
