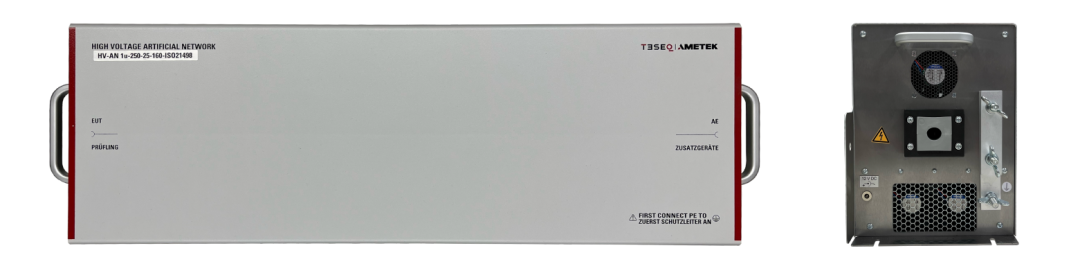

HV-AN 1u-250 ISO21498

高压人工网络

HV-AN 1u-250 ISO21498 是一款用于电动汽车高压元器件发射测量的人工网络，用于模拟车辆线束的阻抗，以确定被试设备 EUT 的表现。其阻抗特性符合 ISO 21498-2、MBN 11123、BMW GS95023 和相关标准的要求。适用于测试中小功率的高压器件，如 DC-DC 转换器、车载充电器 OBC、小型电机逆变器等。

模块化设计

HV-AN 1u-250 ISO21498 基于模块化设计概念。每个模块包含 1uh 电感，1 uF 电容器和一个电阻值。一对 HV-AN 1u-250 ISO21498  构成了一套 HV+ 和 HV- 高压组件的供电线路。每个网络的电阻值和 EUT 电流均可单独设置。

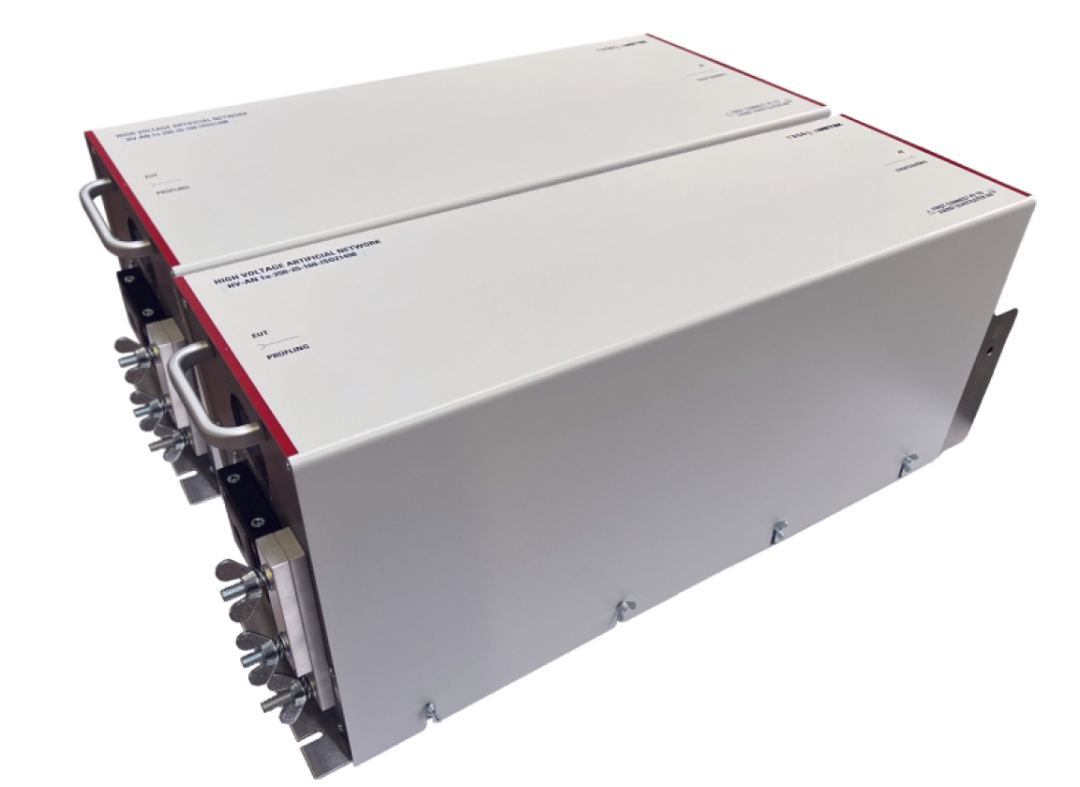

基于模块设计概念的 HV-AN 1u-250 ISO21498

产品特性

• 1 uH | 1 uF HV-AN / LISN

• 符合 ISO 21498-2, MBN 11123, BMW GS 95023 及相关标准


• 高达 250 A 的 EUT 电流*

• 有 10、25 和 100m Ω 电阻可供选择


• 基于模块的设计概念

• 结构紧凑体积小

• 风冷


• 可选移动小车作为附件

* 最大电流值取决于电阻值，详细数据请参看官方技术参数表。

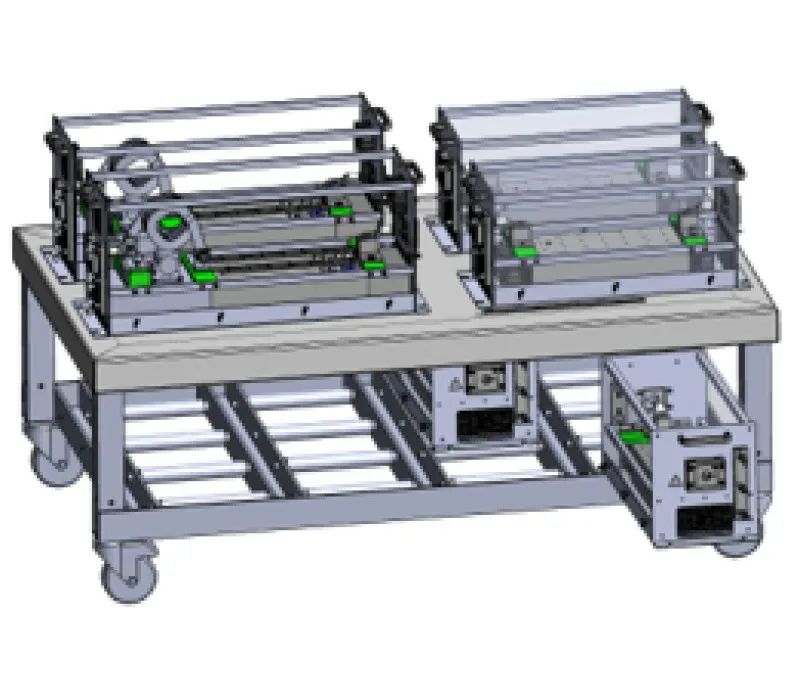

可选移动小车作为附件

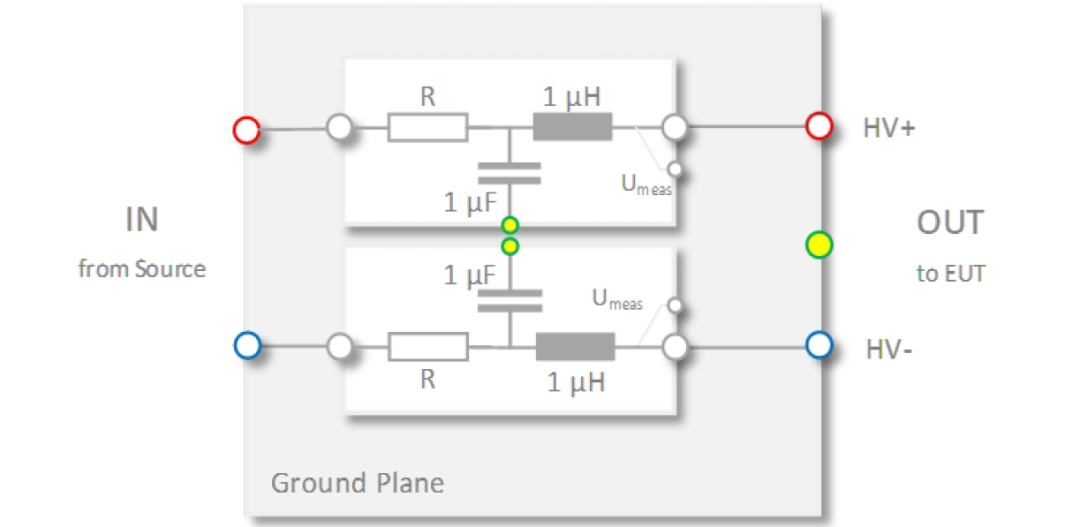

基于 ISO 21498 标准的拓扑图

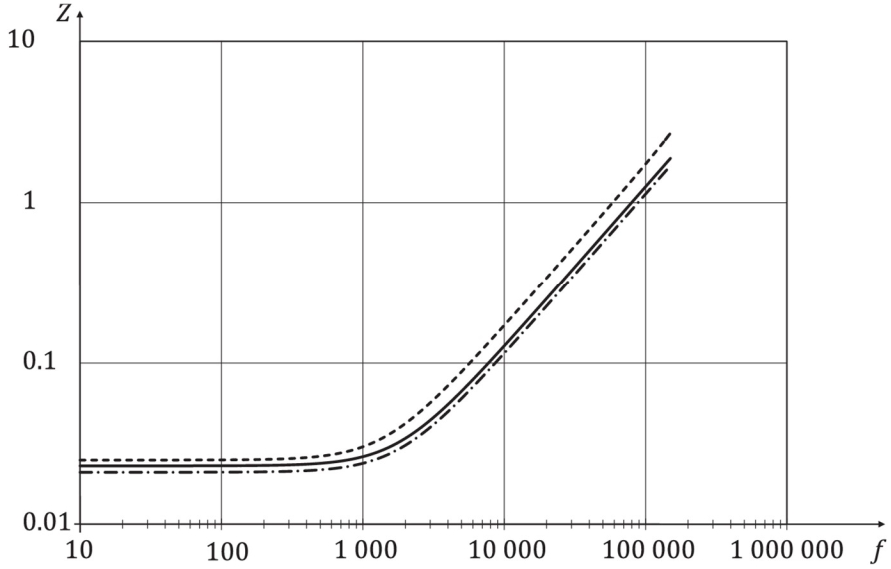

典型阻抗曲线

一对 10m Ω 网络，符合 ISO 21498 标准的典型阻抗曲线：

可选型号

* EUT 最大电流取决于所选型号。

想了解详细技术参数或获取官方技术资料，现在就联系日图科技吧！
