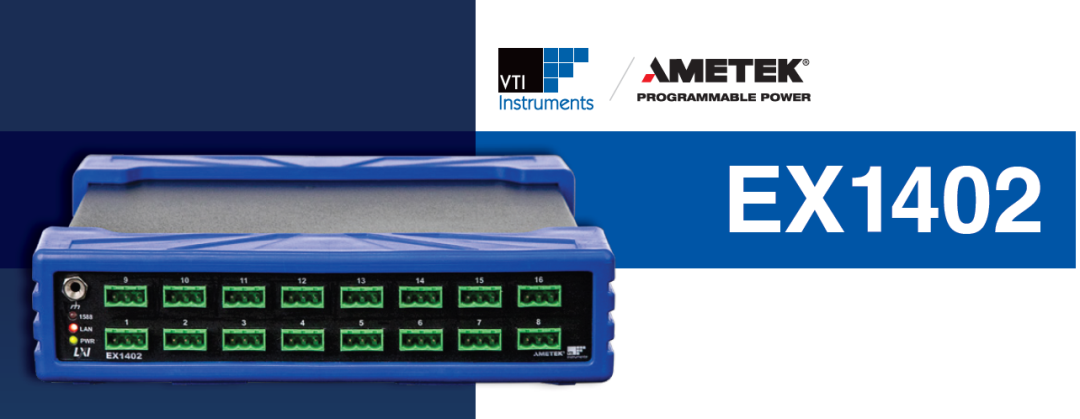

阿美特克 EX1402是一款16通道隔离的高速精准的高电压数据采集产品。

阿美特克推出EX1402-16通道隔离高速高压数据采集仪，不仅扩展了EX1400的产品线。而且还完善了EX1400系列产品支持高速隔离的温度、高电压、低电压和应变数据采集。

EX1402拥有16个测量通道，每通道采样率能达到128KSa/s，还有独立的24位ADC，可以提供更精确稳定的高电压测量，输入范围为±420V/±10V/±1V，通道间和对地均隔离，其中还具有8个I/O端口，适用于高采样速率、高精度和重复性测试的应用。

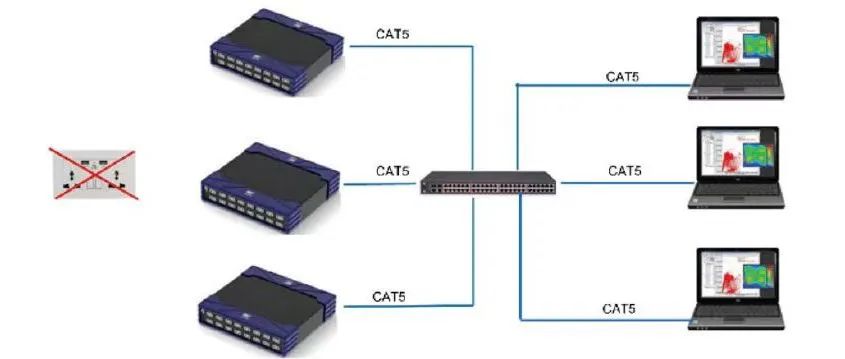

EX1402作为LXI认证的新设备，不仅拥有局域网通信和控制功能，而且分布式布线减少线缆长度并最大限度地减少环境噪声引起的误差。所有测量数据都会遵循IEEE-1588协议，典型精度<200ns，更好地确保整个测试数据精密同步。

EX1402还支持多种不一样的供电方式，包括交流、直流和以及PoE类型，适用于几乎所有的供电场合。独立的数据记录和并行数据流功能具有很高的灵活性。

01  连接便捷、信号完整性卓越

EX1402的三线插拔式端子设计，方便使用，更具高性价比。更精准稳定，信号完整性最大化，提供行业领先的信噪比和可重复性。

LCD显示屏支持仪器功能相关显示，如内部PCB电压、系统温度、各种状态指示灯、冷却风扇、2.5V参考电压；还可支持显示接口详细信息（IP地址等）、内部诊断、采集序列和数据采集进程监控等。

配置灵活，易于系统扩展

EX1402可独立进行数据采集，支持USB配置文件启动数据采集序列，支持并行非易失性数据存储。其支持独立运行或集成到大型测试系统中，支持通道灵活扩展，且多通道条件下也能相同保持高可靠性。

以太网接口提高了测试系统的分布式能力

PoE（以太网供电）和IEEE 1588v2/PTPv2（精密时间协议）简化了测试布线，测量数据带有精准的时间戳，提高了测试系统的分布式能力。

LXI标准，确保与其他集成仪器的兼容性和稳定性，易于与EX1401和EX1403A等设备集成。

02 系统自检，提高效率

生产和测试中要求测试系统能够高效且不间断的工作以满足不断增长的测试需求。对使用者来说测试设备精准可靠且可灵活应用于多种测试系统中至关重要。VTI EX1402内嵌智能系统，最大化系统的运行时间以提高效率。在每个关键测试之前，EX1402可以在软件控制下执行内置的自检功能。系统诊断包括板载处理器温度和电压测量等，完成系统诊断后将返回通过/失败结果，以防止在仪器出现故障时依然进行测试。

03 多类型远程控制

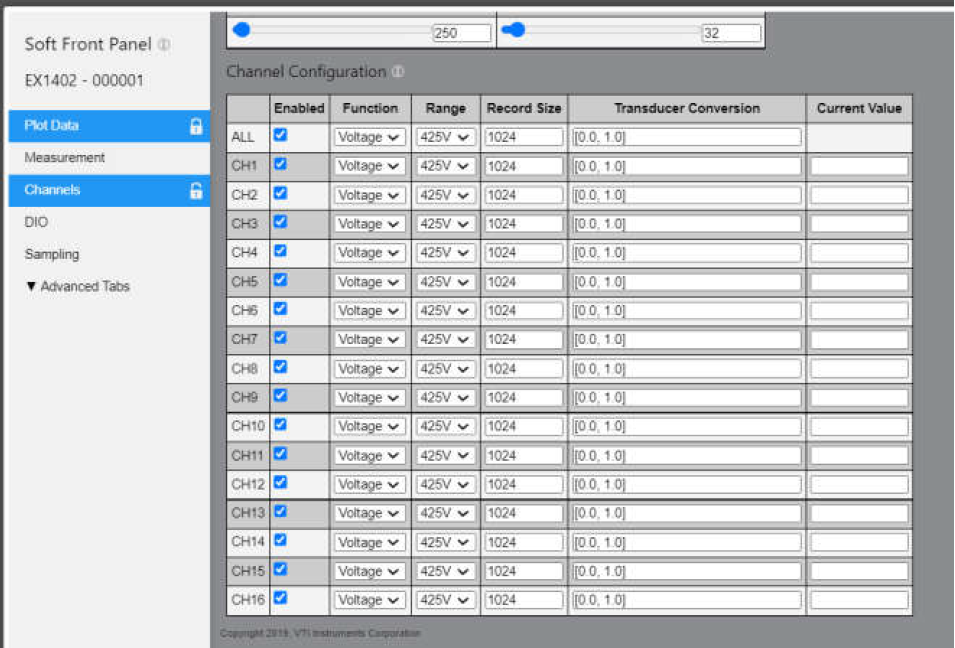

EX1402支持网页端控制以及功能强大的EXLab软件，易于使用的电子表格配置测试内容，支持灵活的实时数据显示，数据可以以多种数据格式查看和导出，提供扩展功能，如“快照”、事件处理和警报等。其还支持以无驱动方式通过Restful HTTP接口运行。

04 应用案例

EX1402-16通道隔离高速高压数据采集仪主要应用于领域覆盖教育与研究、电力与能源、新能源汽车、军用或商用航空航天、商业/家电等。

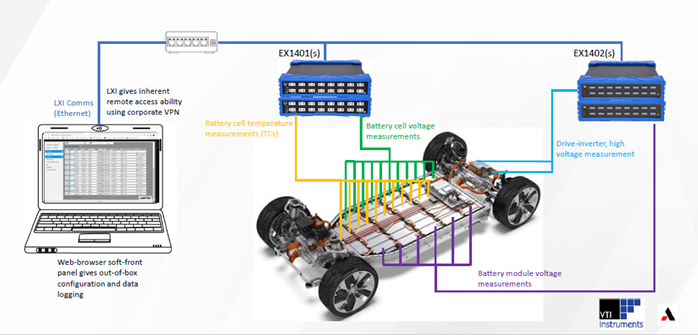

EX1402-16通道隔离高速高压数据采集仪可用于通用电压测量，如电压输出的传感器和线路电压测量；也可作为EX1401和EX1403A的配套仪器用于电动汽车/电动巴士/有轨电车/电动轮椅/无人机等产品的电池测试、电控测试、发动机单元测试，以及燃气涡轮机测试和电能分析等应用。
