GB/T 20321.1-2006离网型风能、太阳能发电系统用逆变器   第1部分：技术条件

GB/T 20321.2-2006离网型风能、太阳能发电系统用逆变器 第2部分：试验方法

GB/T 25117.1-2010轨道交通 机车车辆 组合试验 第1部分：逆变器供电的交流电动机及其控制系统的组合试验

GB/T 30427-2013并网光伏发电专用逆变器技术要求和试验方法

GB/T 37408-2019光伏发电并网逆变器技术要求

GB/T 37409-2019光伏发电并网逆变器检测技术规范

GB/T 38330-2019光伏发电站逆变器检修维护规程

逆变器测试项目

逆变器并网测试方法

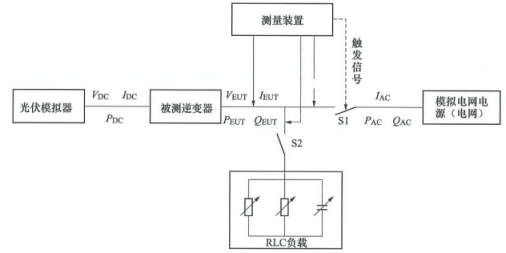

1.传统测量电路

2.优化电路

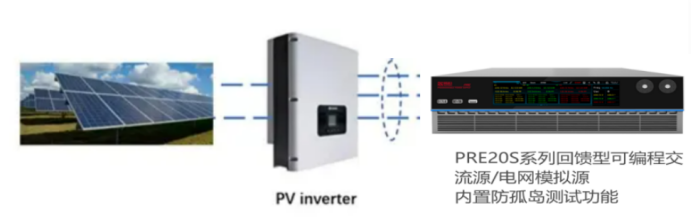

PRE20S系列电网模拟器=电网模拟器+功率分析仪+RLC负载箱，一款机器即可进行并网测试。

逆变器效率测试方法

逆变器最重要的指标就是MPPT效率。

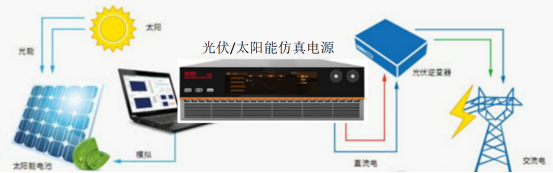

因此，您需要一款光伏模拟源，快速模拟不同日照、温度、材料的法规波形的光伏模拟源。

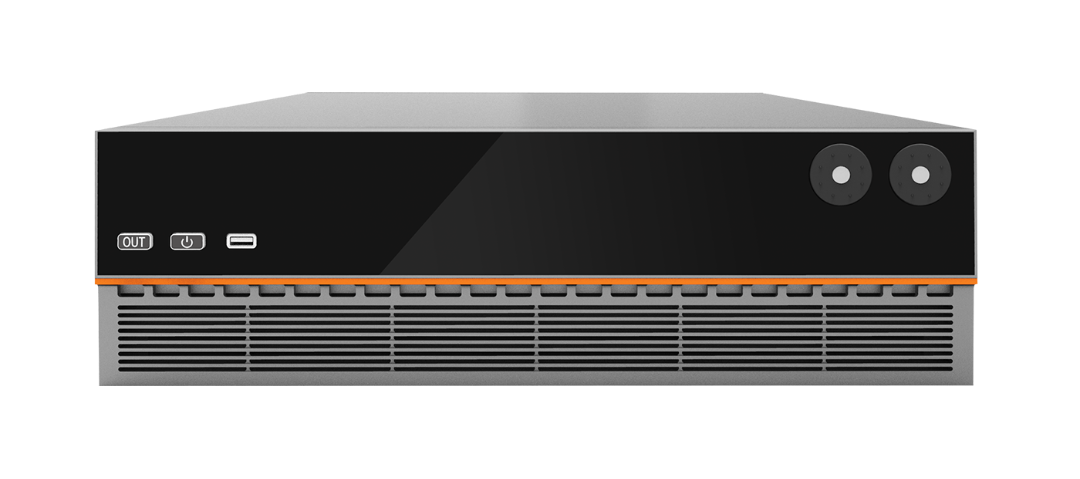

PRD系列双向可编程直流电源是一款具有源载功能、自动两象限运行、能吸收被测试设备能量回馈的电源，最高精度可达万分之二。广泛应用于光伏逆变器、储能变流器、光伏/储能混合式逆变器系统测试中太阳能电池板模拟、储能电池/电容模拟等场合。也适用于新能源汽车双向车载充电器、DC/AC电机驱动器、双向直流变换器模拟电池测试等场合。

1、光伏输出特性曲线——多峰值曲线

模拟多峰值曲线的意义

PRD系列 轻松模拟局部阴影条件下的输出特性曲线

在局部阴影条件下，光伏阵列内阻的非线性特性会更加复杂，导致需要验证MPPT算法的用户需要建立复杂的光伏阵列仿真。标配的光伏模拟软件除曲线编辑外，还提供云遮动态模拟功能，仅需几步简单设置即可模拟局部阴影条件下的多峰值等输出特性曲线。用户可选择太阳能电池板的串并联数来改变PV 曲线图的相关参数大小，编辑云遮的不同光照强度，移动变化，用以追踪不同情况下的最大功率点。与客户自建仿真模型或使用其它光伏模拟器相比简化了测试步骤，节约了测试时间，提高了测试效率。

阴影遮挡编辑界面

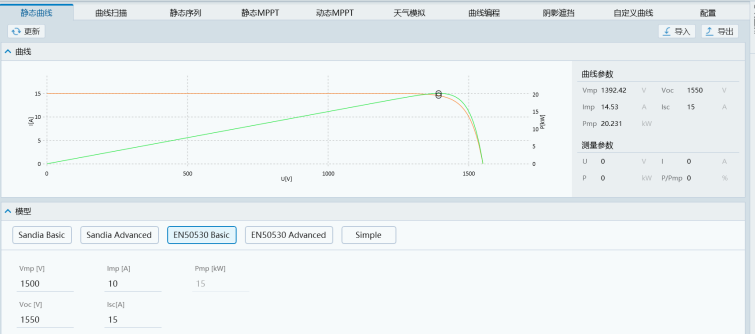

静态曲线编辑界面

2、转换效率测试&MPPT测试

PRD系列标配软件形成太阳能光伏模拟器，可设置光照及温度参数实现光伏IV曲线输出模拟，完成EN50530等五种标准法规测试，也可完成光伏阵列的阴影遮蔽模拟。光伏优化器后端可以用PRE20S系列模拟电网输出。

3、并网法规测试

满足低电压穿越，相位跳变，频率变动、谐波注入等并网法规测试。

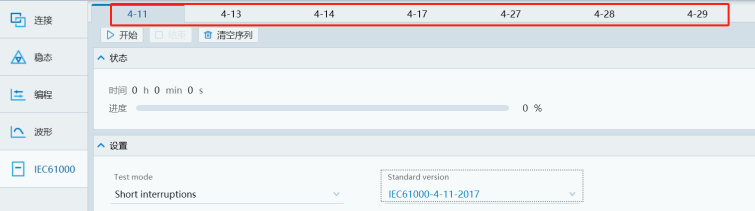

内置IEC61000-4-11/4-13/4-14/4-28等法规波形，可直接调用。

想要更多详细资料，欢迎前来咨询日图科技！
