技术指标适用的条件

源技术指标

温度系数 (0°–18°C & 28°–50°C)2：±(0.15 × 精度指标)/°C。
仅适用于普通模式，不适用于高电容模式。
最大输出功率和源/宿极限：每通道最大40.4W。±40.4V@ ±1.0A，±6.06V@ ±3.0A，四项限源或宿操作。
电压调节：线：量程的 0.01%。负载：±(量程的0.01% + 100μV)。
噪声：10Hz～20MHz：<20mV 峰-峰值（典型值），<3mV RMS（典型值），6V量程。
电流极限/柔度: 单值设置双极电流极限（柔度）。最小值10nA。精度与电流源 相同。
过冲：典型值<±(0.1% + 10mV)。步进值=量程的10%～90%，电阻负载，最大电流 极限/柔度。
保护偏移电压：典型值 < 4mV。电流 < 10mA。

电流源技术指标
电流编程精度

温度系数 (0°–18°C & 28°–50°C)7：±(0.15 × 精度指标)/°C。
最大输出功率和源/宿极限：每通道最大40.4W。±1.01A @ ±40.0V，±3.03A @ ±6.0V，四项限源或宿操作。
电流调节：线：量程的0.01%。负载：±(量程的0.01% + 100 pA)。
电压极限/柔度9: 单值设置双极电压极限（柔度）。最小值10 mV。精度与电压源 相同。
过冲：典型值<±0.1%（步进值=量程的10%～90%，电阻负载；其他测试条件，参见 “电流源输出稳定时间”部分）。

其它电源技术指标
瞬态响应时间：当负载出现10%到90%的阶跃变化时输出恢复到0.1%的时间 <70μs。
电压源输出稳定时间：在固定量程上处理电源设置命令后达到最终值0.1%所需的 时间。
100mV，1V量程：典型值<50μs
6V量程：典型值<100μs
40V量程10：典型值<150μs
电流源输出稳定时间：在固定量程上处理电源设置命令后达到最终值0.1%所需的 时间。下列值适用于Iout × Rload = 1V，除非另行说明。
3A量程：典型值<80μs（电流小于2.5A，Rload >2Ω） 1A–10mA量程：典型值<80μs（Rload >6Ω）
1mA量程：典型值<100μs
100μA量程：典型值<150μs
10μA量程：典型值<500μs
1μA量程：典型值<2.5ms
100nA量程：典型值<25ms
直流浮动电压：输出电压可以从机架地电平最高上浮到±250VDC。
远端检测工作范围11:
HI和SENSE HI之间的最大电压=3V
LO和SENSE LO之间的最大电压=3V

电压输出净空：
40V量程：最大输出电压=42V – 电源引线上的总压降 （每条电源引线最大1Ω）
6V量程：最大输出电压=8V – 电源引线上的总压降 （每条电源引线最大1Ω）
过温保护：内部检测温度过载时将设备置为待机模式。
电压源量程变化过冲：<300mV + 较大量程的0.1%（典型值）。过冲输入一个 100kΩ负载，20MHz带宽。
电流源量程变化过冲：<较大量程的5% + 300mV/Rload （典型值，源稳定时间 设置为SETTLE_SMOOTH_100NA）。其他测试条件，参见“电流源输出稳定时间” 部分。
注
1. 对于源精度指标的HI引线压降每伏要增加50μV。
2. 高电容模式精度仅适用于23°C±5°C。
3. 在30°C环境下，无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下，可 参考2600B系列参考手册的“工作界限（Operating Boundaries）”部分，查询其它功率下 降信息。
4. 对于电源宿工作模式（第II和第IV象限），要在相应的电流极限精度指标上增加极限量程的 0.06%。技术指标适用于支持的电源宿工作模式。
5. 在30°C环境下，无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下，可 参考2600B系列参考手册的“工作界限（Operating Boundaries）”部分，查询其它功率下 降信息。
6. 10A量程仅适用于脉冲模式。
7. 高电容模式精度仅适用于23°C±5°C。
8. 在30°C环境下,无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下，可 参考2600B系列参考手册的“工作界限（Operating Boundaries）”部分，查询其它功率下 降信息。
9. 对于电源宿工作模式（第II和第IV象限），要在相应的电压源指标上增加柔度量程的10%和 极限设定值的±0.02%。对于100mV量程，要额外增加60mV的不确定值。
10. 当在1A量程下测量时，要增加150μs。
11. 对于源精度指标的HI引线压降每伏要增加50μV。

脉冲技术指标

最小可编程脉宽14,15：100μs。注：对于稳定电源在特定I/V输出端和负载上的 最小脉宽可以大于100μs。
脉宽编 程分辨 率：1μs。
脉宽编 程精度 15：±5μs。
脉宽抖 动：2μs（典型值）。

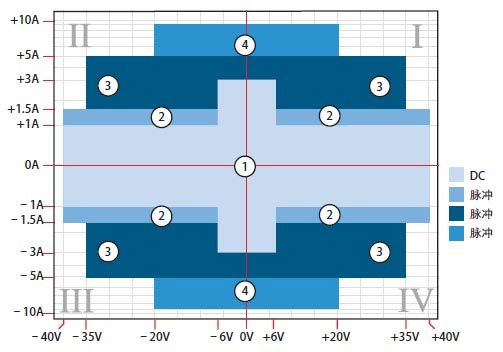

象限图：

注

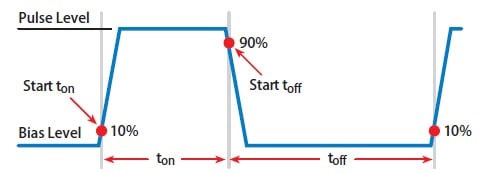

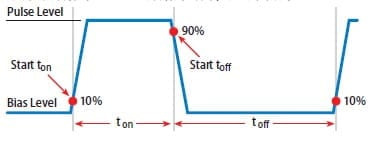

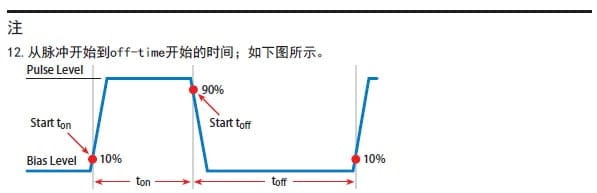

12. 从脉冲开始到off-time开始的时间；如下图所示。

13.在电源宿模式下（第II和IV象限）且环境温度高于30°C时，发热受限。欲了解更多信息， 可参见参考手册中的功率方程。
14.最小稳定脉宽的典型性能：

通常采用远端操作、4线检测和最佳、固定量程进行测试。有关脉冲脚本的更多介绍, 请参见2600B参考手册。

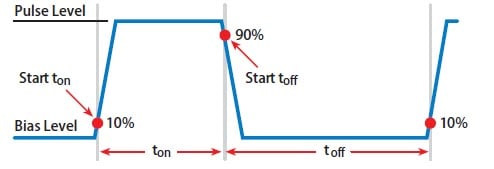

15.从脉冲开始到off-time开始的时间；如下图所示。

仪表技术指标

温度系数（0°–18°C & 28°–50°C）19：±(0.15×精度指标)/°C。仅适用于 普通模式，不适用于高电容模式。

电流测量精度 17

电流测量稳定时间（在V 之后测量稳定的时间）23: 在固定量程上处理电源设 step 命令后达到最终值0.1%所需的时间。Vout=1V，除非另行说明。电流量程：1mA。 out 时间：<100μs（典型值）。
温度系数（0°–18°C & 28°–50°C）24: ±(0.15×精度指标)/°C。仅适用普通模式，不适用于高电容模式。
接触检查25（不适合2604B）

其它仪表技术指标
最大负载阻抗：
普通模式：10nF（典型值）。
高电容模式：50μF（典型值）
共模电压：250VDC。
共模隔离度：>1GΩ，<4500pF
过量程：101%的电源量程，102%的测量量程
最大检测引线电阻：额定精度为1kΩ。
检测输入阻抗：>10GΩ
注
16. 对于源精度指标的HI引线压降每伏要增加50μV。
17 .对于NPLC设置<1，要通过增加误差项降低精度指标。根据下表适当 增加量程值的百分比。

18. 适用于单通道显示模式。
19. 高电容模式精度仅适用于23°C±5°C。
20. 适用于单通道显示模式。
21. 四线远端检测仅适用于所选的电流表模式。电压测量只能设置为100mV或1V量程。
22. 10A量程仅适用于脉冲模式。
23. 柔度等于100mA。
24. 高电容模式精度仅适用于23°C±5°C。
25. 包括测量SENSE HI到HI和SENSE LO到LO的接触电阻。
高电容模式26,27,28
电压源输出稳定时间：在固定量程上处理完源极命令后，达到最终值的0.1% 所需的时间。电流极限=1A。
电压源量程
Cload =4.7μF的稳定时间
100 mV
200 μs （典型值）
1 V
200 μs （典型值）
6 V
200 μs （典型值）
40 V
7 ms （典型值）
电流测量稳定时间：在电压源稳定在固定量程上后，达到最终值的0.1%所需 的时间。下列值适用于Vout=1V，除非另行说明。
电压源量程
稳定时间
3 A – 1 A
<120 μs（典型值） (Rload > 2Ω)
100 mA – 10 mA
<100 μs （典型值）
1 mA
< 3 ms （典型值）
100 μA
< 3 ms （典型值）
10 μA
< 230 ms （典型值）
1 μA
< 230 ms （典型值）
使用HIGH-C脚本的电容漏流性能29: 负载=5μF||10MΩ
测试：5V步进与测量。200ms（典型值）@50nA。
模式改变延迟：
100μA电流量程以上：
进入高电容模式的延迟：10ms
离开高电容模式的延迟：10ms
1μA和10μA电流量程：
进入高电容模式的延迟：230ms
离开高电容模式的延迟：10ms
电压表输入阻抗：100GΩ并联3300pF。
噪声，10Hz-20MHz（6V量程）：典型值<30mV 峰-峰值。
电压源量程改变过冲：典型值<400mV + 较大量程的0.1%。过冲进入200kΩ负载，20MHz带宽。
注
26. 高电容模式指标仅适用于直流测量。
27. 100nA量程不适用于高电容模式。
28. 高电容模式利用锁定的量程。禁用自动量程功能。
29. 部分KI厂商脚本。详细信息参考手册。
公共指标
IEEE-488：兼容IEEE-488.1。支持IEEE-488.2公共命令和状态模型拓扑。
USB控制(背面): USB 2.0器件，TMC488协议。
RS-232：波特率从300bps到115200bps。
以太网：RJ-45接头，LXI Class C，10/100BT，无自动翻转功能。

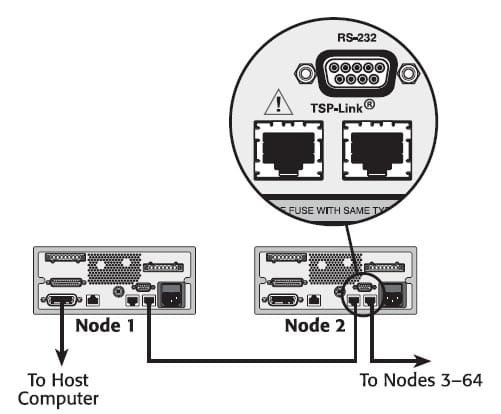

扩展接口：利用TSP-Link扩展接口可实现支持TSP功能的仪器相互触发和通信。 (不适用2604B)
线缆类型：5e类线或更高端的LAN交叉线。
长度：任意两台支持TSP功能的仪器之间最长3米。
LXI兼容性：LXI Class C 1.2
LXI时序：总输出触发响应时间：最小值为245μs ，典型值为280μs ，（不 指定最大值）。接收LAN[0-7]事件延迟：未知。产生LAN[0-7]事件延迟： 未知。

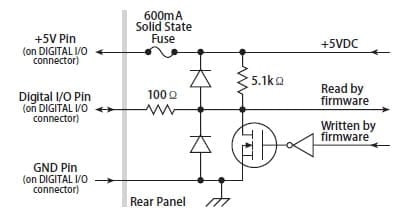

数字I/O接口(不适用2604B)

接头：25针D型母接头
输入/输出引脚：14个开漏极I/O脚
绝对最大输入电压：5.25V
绝对最小输入电压：-0.25V
最大逻辑低输入电压：0.7V，最大+850μA
最小逻辑高输入电压：2.1V，+570μA。
最大源电流（流出数字I/O脚）：+960μA。
最大宿电流@最大逻辑低电压（0.7V）：-5.0mA。
绝对最大宿电流（流入数字I/O脚）：-11mA(不适用2604B)。
5V电源引脚：上限为600mA，固态熔丝保护。

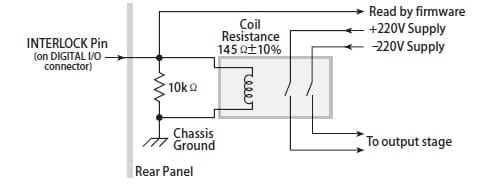

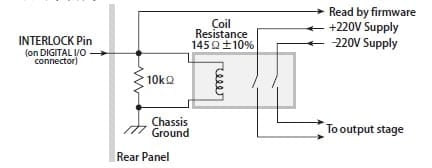

安全互锁引脚：有效高输入。必须从外部加载>3.4V@24mA（绝对最大值6V） 到该引脚上，以确保200V操作。该信号通过一个10kΩ电阻下拉到机壳 地。当INTERLOCK信号<0.4V时（绝对最小值-0.4V），200V操作将会被 阻塞。如下图所示：

USB文件系统（前部）：USB 2.0主控制器：海量存储类设备。
电源：100V～250VAC，50～60Hz（自动检测），最大240 VA。
冷却：强制风冷。侧面进风，背板排风。在以机架式安装时， 一侧不可阻塞。
EMC：符合欧盟指令2004/108/EEC、EN 61326-1。
安全性：符合欧盟指令73/23/EEC、EN 61010-1和UL 61010-1。
尺寸：89mm 高 × 213mm 宽 × 460mm 深 （3½ in × 8⅜ in × 17 ½ in ）。
台面配置（带手柄和脚）：104mm 高 × 238mm 宽 × 460mm 深 （4⅛ in× 9⅜ in × 17 ½ in ）。
重量：2601B：4.75kg （10.4 lbs），2602B，2604B：5.50kg （12.0 lbs）。
工作环境：仅限于室内使用。
海拔：高于海平面最大2000米。
工作：0°–50°C，70% R.H.最高35°C。降低3% R.H./°C，35°–50°C。
存储：–25°C 到 65°C。
技术指标适用的条件
本文介绍了2611B，2612B和2614B系统数字源表的技术指标和补充说明。这些 技术指标是测试2611B，2612B和2614B依据的标准。在出厂时，2611B，2612B和 2614B符合这些技术指标。补充说明和典型值不在质保范围内，适用于23°C，仅用 作有效信息。
精确技术指标适用于普通模式和高电容模式。这些源和测量精度在下列条件下适用于数字源表CHANNEL A（2611B，2612B和 2614B）或数字源表CHANNEL B（2612B和2614B）终端：
1. 23°C ±5°C，相对湿度<70%
2. 经过2小时的预热
3. 普通速度（1 NPLC）
4. 启用A/D自动调零
5. 远端检测操作或适当的归零局部操作
6. 校准周期=1年
源技术指标

电压源技术指标
电压编程精度1

温度系数 (0°–18°C & 28°–50°C)2：±(0.15 × 精度指标)/°C。仅适用于 普通模式，不适用于高电容模式。
最大输出功率和源/宿极限3：每通道最大30.3W。±20.2V@ ±1.5A，±202V@± 100 mA，四项限源或宿操作。
电压调节：线：量程的 0.01%。负载：±(量程的0.01% + 100μV)。
噪声 10Hz～20MHz：典型值<20mV（峰-峰值），典型值<3mV RMS（有效值）， 20V量程。
电流极限/柔度4: 单值设置双极电流极限（柔度）。最小值10nA。精度与电流源 相同。
过冲：典型值<±(0.1% + 10mV)。步进值=量程的10%～90%，电阻负载，最大电流 极限 /柔度。
保护偏移电压：典型值 < 4mV。（电流 < 10mA）。
电流源技术指标
电流编程精度5

温度系数 (0°–18°C & 28°–50°C)8：±(0.15 × 精度指标)/°C。仅适用于 普通模式，不适用于高电容模式。
最大输出功率和源/宿极限9：每通道最大30.3W。±1.515A @ ±20V , ±101mA @ ±200V，四项限源或宿操作。
电流调节：线：量程的0.01%。负载：±(量程的0.01% + 100 pA)。
电压极限/柔度10: 单值设置双极电压极限（柔度）。最小值20 mV。精度与电压源 相同。
过冲：典型值<±0.1%（步进值=量程的10%～90%，电阻负载；其他测试条件，参见 “电流源输出稳定时间”部分）。
其它电源技术指标
瞬态响应时间：当负载出现10%到90%的阶跃变化时输出恢复到0.1%的时间<70μs。 电压源输出稳定时间：在固定量程上处理电源设置命令后达到最终值0.1%所需的时间。
量程
稳定时间
200 mV
<50 μs (典型值)
2 V
<50 μs (典型值)
20 V
<110 μs (典型值)
200 V
<700 μs (典型值)
电流源输出稳定时间：在固定量程上处理电源设置命令后达到最终值0.1%所需的时间。 下列值适用于Iout × Rload = 2V，除非另行说明。
电流量程
稳定时间
1.5 A – 1 A
<120 μs (典型值) (Rload > 6)
100 mA – 10 mA
<80 μs (典型值)
1 mA
<100 μs (典型值)
100 μA
<150 μs (典型值)
10 μA
<500 μs (典型值)
1 μA
<2 ms (典型值)
100 μA
<20 ms (典型值)
直流浮动电压：输出电压可以从机架地电平最高上浮到±250VDC。
远端检测工作范围11：
HI和SENSE HI之间的最大电压=3V
LO和SENSE LO之间的最大电压=3V
电压输出净空：
200V量程：最大输出电压= 202.3V – 电源引线上的总压降（每条电源引线最大 1Ω）
20V量程：最大输出电压= 23.3V – 电源引线上的总压降（每条电源引线最大 1Ω）
超温保护：内部检测温度过载时将设备置为待机模式。
电压源量程变化过冲：<300mV + 较大量程的0.1%（典型值）。过冲输入一个200kΩ 负载，20MHz带宽。
电流源量程变化过冲：<较大量程的5% + 300mV/Rload（典型值，源稳定时间设置为 SETTLE_SMOOTH_100NA）。其他测试条件，参见“电流源输出稳定时间”部分。
注
1. 对于源精度指标的HI引线压降每伏要增加50μV。
2. 高电容模式精度仅适用于23°C±5°C。
3.在30°C环境下，无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下，可参考 2600B系列参考手册的“工作界限（Operating Boundaries）”部分，查询其它功率下降信息。
4.对于电源宿工作模式（第II和第IV象限），要在相应的电流极限精度指标上增加极限量程的0.06%。 技术指标适用于支持的电源宿工作模式。
5.精度指标不包括集电极漏流。在18°–28°C之间工作时，每°C精度降低Vout/2E11；在<18°C或 >28°C工作时，每°C精度降低Vout/2E11 + (0.15・Vout/2E11)。
6.在30°C环境下,无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下，可参考 2600B系列参考手册的“工作界限（Operating Boundaries）”部分，查询其它功率下降信息。
7.10A量程仅适用于脉冲模式。
8. 高电容模式精度仅适用于23°C ±5°C。
9.在30°C环境下,无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下，可参考 2600B系列参考手册的“工作界限（Operating Boundaries）”部分，查询其它功率下降信息。
10.对于电源宿工作模式（第II和第IV象限），要在相应的电压源指标上增加柔度量程的10%和极限 设定值的±0.02%。对于200mV量程，要额外增加120mV的不确定值。
11.对于源精度指标的HI引线压降每伏要增加50μV。

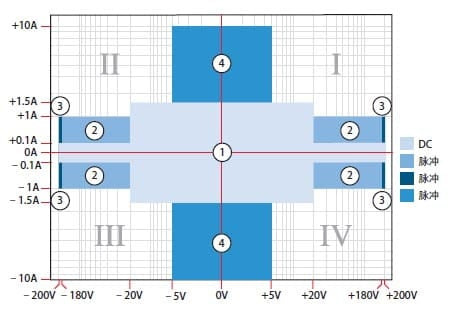

脉冲技术指标

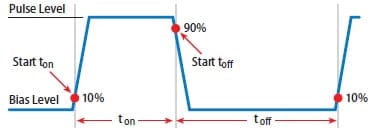

最小可编程脉宽：100μs。注：对于稳定电源在特定I/V输出端和负载上的最小 脉宽可以大于100μs。
脉宽编 程分辨 率：1μs。
脉宽编 程精度 15：±5μs。
脉宽抖动：2μs（典型值）。

13.在电源宿模式下（第II和IV象限）且环境温度高于30°C时，发热受限。欲了解更多信息， 可参见参考手册中的功率方程。
14. 电压源工作在1.5 A电流极限下。
15. 最小稳定脉宽的典型性能：

通常采用远端操作、4线检测和最佳、固定量程进行测试。有关脉冲脚本的更多介绍， 请参见2600B参考手册。

仪表技术指标
电压测量精度 17, 18

温度系数（0°–18°C & 28°–50°C）20：±(0.15×精度指标)/°C。仅适用于 普通模式，不适用于高电容模式。

电流测量精度 18, 21

电流测量稳定时间（在Vstep之后测量稳定的时间）25: 在固定量程上处理电源设置 命令后达到最终值0.1%所需的时间。Vout= 2V，除非另行说明。电流量程：1mA。
稳定时间：<100μs（典型值）。
温度系数（0°–18°C & 28°–50°C）26: ±(0.15×精度指标)/°C。仅适用于 普通模式，不适用于高电容模式。
接触检查27 （不适合2614B）

其它仪表技术指标
最大负载阻抗：
普通模式：10nF（典型值）。高电容模式：50μF（典型值）
共模电压：250VDC。
共模隔离度：>1GΩ，<4500pF
过量程：101%的电源量程，102%的测量量程
最大检测引线电阻：额定精度为1kΩ。
检测输入阻抗：>10GΩ
注
17. 对于源精度指标的HI引线压降每伏要增加50μV。
18. 对于NPLC设置<1，要通过增加误差项来降低精度指标。根据下表适当增加量程值的百分比。

19. 适用于单通道显示模式。
20. 高电容模式精度仅适用于23°C±5°C。
21.精度指标不包括集电极漏流。在18°–28°C之间工作时，每°C精度降低Vout/2E11；在<18°C 或>28°C工作时，每°C精度降低Vout/2E11 + (0.15•Vout/2E11)。
22. 适用于单通道显示模式。
23. 四线远端检测仅适用于所选的电流表模式。电压测量只能设置为200mV或2V量程。
24. 10A量程仅适用于脉冲模式。
25. 柔度等于100mA。
26. 高电容模式精度仅适用于23°C±5°C。
27. 包括测量SENSE HI到HI和SENSE LO到LO接触电阻
高电容模式 28, 29, 30
电压源输出稳定时间：在固定量程上处理完源极命令后，达到最终值的0.1%所需的 时间。电流极限=1A。
电压源量

Cload =4.7μF的稳定时间
200 mV
600 μs （典型值）
2 V
600 μs （典型值）
20 V
1.5 ms （典型值）
200 V
200 ms （典型值）
电流测量稳定时间：在电压源稳定在固定量程上后，达到最终值的0.1%所需的时间。 下列值适用于Vout=2V，除非另行说明。
电流量程
稳定时间
1.5 A – 1 A
<120 μs (典型值) (Rload > 6Ω)
100 mA – 10 mA
<100 μs （典型值）
1 mA
< 3 ms （典型值）
100 μA
< 3 ms （典型值）
10 μA
< 230 ms （典型值）
1 μA
< 230 ms （典型值）
使用HIGH-C脚本的电容漏流性能32: 负载=5μF||10MΩ
测试：5V步进与测量。200ms（典型值）@50nA。
模式改变延迟：
100μA电流量程以上：
进入高电容模式的延迟：10ms
离开高电容模式的延迟：10ms
1μA和10μA电流量程：
进入高电容模式的延迟：230ms
离开高电容模式的延迟：10ms
电压表输入阻抗：30GΩ并联3300pF。
噪声，10Hz-20MHz（20V量程）：典型值<30mV 峰-峰值。
电压源量程改变过冲（用于20V量程以下）：典型值<400mV + 较大量程的0.1%。
过冲进入200kΩ负载，20MHz带宽。
注
28. 高电容模式指标仅适用于直流测量。
29. 100nA以下量程不适用于高电容模式。
30. 高电容模式利用锁定的量程。禁用自动量程功能。
31. 部分KI厂商脚本。详细信息参考手册。
公共指标
IEEE-488：兼容IEEE-488.1。支持IEEE-488.2公共命令和状态模型拓扑。
USB控制 (背面): USB 2.0器件，TMC488协议。
RS-232：波特率从300bps到115200bps。数据位数、奇偶类型和流程控制 （RTS/CTS硬件或没有）可编程。
以太网：RJ-45接头，LXI Class C，10/100BT，无自动翻转功能。
扩展接口：利用TSP-Link扩展接口可实现支持TSP功能的仪器相互触发和 通信。(不适用2634B)
线缆类型：5e类线或更高端的LAN交叉线。
长度：任意两台支持TSP功能的仪器之间最长3米。
LXI兼容性：LXI Class C 1.4
LXI时序：总输出触发响应时间：最小值为245μs ，典型值为280μs ， （不指定最大值）。接收LAN[0-7]事件延迟：未知。产生LAN[0-7]
事件延迟：未知。
数字I/O接口(不适用2634B)

接头：25针D型母接头
输入/输出引脚：14个开漏极I/O脚
绝对最大输入电压：5.25V
绝对最小输入电压：-0.25V
最大逻辑低输入电压：0.7V，最大+850μA
最小逻辑高输入电压：2.1V，+570μA。
最大源电流（流出数字I/O脚）：+960μA。
最大宿电流@最大逻辑低电压（0.7V）：-5.0mA。
绝对最大宿电流（流入数字I/O脚）：-11mA。
5V电源引脚：上限为600mA，固态熔丝保护。
安全互锁引脚：有效高输入。必须从外部加载>3.4V@24mA（绝对最大值6V）到该引脚上，以确保200V操作。该信号通过一个10kΩ电阻下拉到机壳地。当INTERLOCK信号<0.4V时（绝对最小值-0.4V），200V操作将会被阻塞。如下图所示：

USB文件系统（前部）：USB 2.0主控制器：海量存储类设备。
电源：100V～250VAC，50～60Hz（自动检测），最大240 VA。
冷却：强制风冷。侧面进风，背板排风。在以机架式安装时，一侧不可阻塞。
EMC：符合欧盟指令2004/108/EEC、EN 61326-1。
安全性：符合欧盟指令73/23/EEC、EN 61010-1和UL 61010-1。
尺寸：89mm 高 × 213mm 宽 × 460mm 深 （3½ in × 8⅜ in × 17½ in ）。
台面配置（带手柄和脚）：104mm 高 × 238mm 宽 × 460mm 深 （4⅛ in× 9⅜ in × 17½ in ）。
重量：2635B：4.75kg （10.4 lbs），2634B，2635B：5.50kg （12.0 lbs）。
工作环境：仅限于室内使用。海拔：高于海平面最大2000米。
工作：0°- 50°C，70% R.H.最高35°C。降低3% R.H./°C，35°– 50°C。
存储：–25°C 到 65°C。
技术指标适用的条件
本文介绍了2634B，2635B和2636B系统数字源表的技术指标和补充说明。这些 技术指标是测试2634B，2635B和2636B依据的标准。在出厂时，2634B，2635B和2636B 符合这些技术指标。补充说明和典型值不在质保范围内，适用于23°C，仅用作有效 信息。
精确技术指标适用于普通模式和高电容模式。这些源和测量精度在下列条件下适用于数字源表CHANNEL A（2634B，2635B和 2636B）或数字源表CHANNEL B（2635B和2636B）终端：
1. 23°C ±5°C，相对湿度<70%
2. 经过2小时的预热
3. 普通速度（1 NPLC）
4. 启用A/D自动调零
5. 远端检测操作或适当的归零局部操作
6. 校准周期=1年
源技术指标
电压源技术指标
电压编程精度1>

温度系数 (0°–18°C & 28°–50°C)2：±(0.15 × 精度指标)/°C。仅适用于普通模式，不适用于高电容模式。
最大输出功率和源/宿极限3：每通道最大30.3W。±20.2V@ ±1.5A，±202V@±100 mA，四项限源或宿操作。
电压调节：线：量程的 0.01%。负载：±(量程的0.01% + 100μV)。
噪声 10Hz～20MHz：典型值<20mV（峰-峰值），典型值<3mV RMS（有效值），20V量程。
电流极限/柔度4: 单值设置双极电流极限（柔度）。最小值100pA。精度与电流源相同。
过冲：典型值<±(0.1% + 10mV)。步进值=量程的10%～90%，电阻负载，最大电流极限/柔度。
保护偏移电压：典型值 < 4mV。（电流 < 10mA）。
电流源技术指标
电流编程精度

温度系数 (0°–18°C & 28°–50°C)7：±(0.15 × 精度指标)/°C。仅适用于普通模式，不适用于高电容模式。
最大输出功率和源/宿极限8：每通道最大30.3W。±1.515A @ ±20V , ±101mA @±200V，四项限源或宿操作。
电流调节：线：量程的0.01%。负载：±(量程的0.01% + 100 pA)。
电压极限/柔度9: 单值设置双极电压极限（柔度）。最小值20 mV。精度与电压源相同。
过冲：典型值<±0.1%（步进值=量程的10%～90%，电阻负载；最大电流极限/柔度。其他测试条件，参见“电流源输出稳定时间”部分）。
其它电源技术指标
瞬态响应时间：当负载出现10%到90%的阶跃变化时输出恢复到0.1%的时间<70μs。
电压源输出稳定时间：在固定量程上处理电源设置命令后达到最终值0.1%所需的时间。
量程
稳定时间
200 m V
<50 μs (典型值)
2 V
<50 μs (典型值)
20 V
<110 μs (典型值)
200 V
<700 μs (典型值)
电流源输出稳定时间：在固定量程上处理电源设置命令后达到最终值0.1%所需的时间。下列值适用于Iout × Rload = 2V，除非另行说明。
电压源量程
稳定时间
1.5 A – 1 A
<120 μs（典型值） (Rload > 2Ω)
100 mA – 10 mA
<80 μs (典型值)
1 mA
<100 μs (典型值)
100 μA
<150 μs (典型值)
10 μA
<500 μs (典型值)
1 μA
<2 ms (典型值)
100 μA
<20 ms (典型值)
10 μA
<40 ms (典型值)
1 μA
<150 ms (典型值)
直流浮动电压：输出电压可以从机架地电平最高上浮到±250VDC。
远端检测工作范围10:
HI和SENSE HI之间的最大电压=3V
LO和SENSE LO之间的最大电压=3V
电压输出净空：
200V量程：最大输出电压= 202.3V – 电源引线上的总压降（每条电源引线最大1Ω）
20V量程：最大输出电压= 23.3V – 电源引线上的总压降（每条电源引线最大1Ω）
超温保护：内部检测温度过载时将设备置为待机模式。
电压源量程变化过冲：<300mV + 较大量程的0.1%（典型值）。过冲输入一个200kΩ负载，20MHz带宽。
电流源量程变化过冲：<较大量程的5% + 300mV/Rload（典型值，源稳定时间设置为SETTLE_SMOOTH_100NA）。其他测试条件，参见“电流源输出稳定时间”部分。
脉冲技术指标

最小可编程脉宽14,15：100μs。注：对于稳定电源在特定I/V输出端和负载上的最小脉宽可以大于100μs。
脉宽编程分辨率：1μs。
脉宽编程精度15：±5μs。
脉宽抖动：50μs（典型值）。

注
1. 对于源精度指标的HI引线压降每伏要增加50μV。
2. 高电容模式精度仅适用于23°C±5°C。
3. 在30°C环境下，无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下，可参考2600B系列参考手册的“工作界限（Operating Boundaries）”部分，查询其它功率下降信息。
4. 对于电源宿工作模式（第II和第IV象限），要在相应的电流极限精度指标上增加极限量程的0.06%。技术指标适用于支持的电源宿工作模式。
5. 在30°C环境下，无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下，可参考2600B系列参考手册的“工作界限（Operating Boundaries）”部分，查询其它功率下降信息。
6. 10A量程仅适用于脉冲模式。
7. 高电容模式精度仅适用于23°C±5°C。
8. 在30°C环境下，无论负载多大都是全电源工作。在30°C以上和/或电源宿工作模式下，可参考2600B系列参考手册的“工作界限（Operating Boundaries）”部分，查询其它 功率下降信息。
9. 对于电源宿工作模式（第II和第IV象限），要在相应的电压源指标上增加柔度量程的10%和极限设定值的±0.02%。对于200mV量程，要额外增加120mV的不确定值。
10. 对于源精度指标的HI引线压降每伏要增加50μV。
11. 从脉冲开始到off-time开始的时间；如下图所示。

12. 在电源宿模式下（第II和IV象限）且环境温度高于30°C时，发热受限。欲了解更多信息， 可参见参考手册中的功率方程。
13. 电压源工作在1.5 A电流极限下。
14. 最小稳定脉宽的典型性能：

通常采用远端操作、4线检测和最佳、固定量程进行测试。有关脉冲脚本的更多介绍， 请参见2600B参考手册。

温度系数（0°–18°C & 28°–50°C）19：±(0.15×精度指标)/°C。仅适用于普通模式，不适用于高电容模式。
电流测量精度 17

* 100 pA量程不适用于2634B型。
电流测量稳定时间（在Vstep之后测量稳定的时间）26: 在固定量程上处理电源设置命令后达到最终值0.1%所需的时间。Vout= 2V，除非另行说明。电流量程：1mA。稳定时间：<100μs（典型值）。
温度系数（0°–18°C & 28°–50°C）27: ±(0.15×精度指标)/°C。仅适用于普通模式，不适用于高电容模式。
接触检查28 （不适合2634B）

其它仪表技术指标
最大负载阻抗：
普通模式：10nF（典型值）。高电容模式：50μF（典型值）
共模电压：250VDC。
共模隔离度：>1GΩ，<4500pF
过量程：101%的电源量程，102%的测量量程
最大检测引线电阻：额定精度为1kΩ。
检测输入阻抗：>1014Ω
注
16. 对于源精度指标的HI引线压降每伏要增加50μV。
17. 对于NPLC设置<1，要通过增加误差项来降低精度指标。根据下表适当增加量程值的百分比。

18. 适用于单通道显示模式。
19. 高电容模式精度仅适用于23°C±5°C。
20. 适用于单通道显示模式。
21. 四线远端检测仅适用于所选的电流表模式。电压测量只能设置为200mV或2V量程。
22. 10-NPLC，11点中值滤波器，量程<200V，在调零后1小时内进行测量，23°C±1°C。
23. 在默认的指标条件下：±(0.15% + 750fA)。
24. 在默认的指标条件下：±(0.15% + 1pA)。
25. 10A量程仅适用于脉冲模式。
26. 延迟因数设置为1。柔度等于100mA。
27. 高电容模式精度仅适用于23°C±5°C。
28. 包括测量SENSE HI到HI和SENSE LO到LO接触电阻
高电容模式29, 30, 31
电压源输出稳定时间：在固定量程上处理完源极命令后，达到最终值的0.1%所需的时间。电流极限=1A。
电压源量程
Cload =4.7μF的稳定时间
200 mV
600 μs （典型值）
2 V
600 μs （典型值）
20 V
1.5 ms （典型值）
200 V
20 ms （典型值）
电流测量稳定时间：在电压源稳定在固定量程上后，达到最终值的0.1%所需的时间。下列值适用于Vout=2V，除非另行说明。
电压源量程
稳定时间
1.5 A – 1 A
<120 μs（典型值） (Rload > 6Ω)
100 mA – 10 mA
<100 μs（典型值）
1 mA
< 3 ms（典型值）
100 μA
< 3 ms（典型值）
10 μA
< 230 ms （典型值）
1 μA
< 230 ms （典型值）
使用HIGH-C脚本的电容漏流性能32: 负载=5μF||10MΩ
测试：5V步进与测量。200ms（典型值）@50nA。
模式改变延迟：
100μA电流量程以上：
进入高电容模式的延迟：10ms
离开高电容模式的延迟：10ms
1μA和10μA电流量程：
进入高电容模式的延迟：230ms
离开高电容模式的延迟：10ms
电压表输入阻抗：30GΩ并联3300pF。
噪声，10Hz-20MHz（20V量程）：典型值<30mV 峰-峰值。
电压源量程改变过冲（用于20V量程以下）：典型值<400mV + 较大量程的0.1%。
过冲进入200kΩ负载，20MHz带宽。
注
29. 高电容模式指标仅适用于直流测量。
30. 100nA以下量程不适用于高电容模式。
31. 高电容模式利用锁定的量程。禁用自动量程功能。
32. 部分KI厂商脚本。详细信息参考手册。
公共指标
IEEE-488：兼容IEEE-488.1。支持IEEE-488.2公共命令和状态模型拓扑。
USB控制 (背面): USB 2.0器件，TMC488协议。
RS-232：波特率从300bps到115200bps。数据位数、奇偶类型和流程控制（RTS/CTS硬件或没有）可编程。
以太网：RJ-45接头，LXI Class C，10/100BT，无自动翻转功能。
扩展接口：利用TSP-Link扩展接口可实现支持TSP功能的仪器相互触发和通信。(不适用2634B)
线缆类型：5e类线或更高端的LAN交叉线。
长度：任意两台支持TSP功能的仪器之间最长3米。
LXI兼容性：LXI Class C 1.4
LXI时序：总输出触发响应时间：最小值为245μs ，典型值为280μs ，（不指定最大值）。接收LAN[0-7]事件延迟：未知。产生LAN[0-7]事件 延迟：未知。
数字I/O接口：(不适用2634B)

接头：25针D型母接头
输入/输出引脚：14个开漏极I/O脚
绝对最大输入电压：5.25V
绝对最小输入电压：-0.25V
最大逻辑低输入电压：0.7V，最大+850μA
最小逻辑高输入电压：2.1V，+570μA。
最大源电流（流出数字I/O脚）：+960μA。
最大宿电流@最大逻辑低电压（0.7V）：-5.0mA。
绝对最大宿电流（流入数字I/O脚）：-11mA。
5V电源引脚：上限为600mA，固态熔丝保护。
安全互锁引脚：有效高输入。必须从外部加载>3.4V@24mA（绝对最大值6V）到该引脚上，以确保200V操作。该信号通过一个10kΩ电阻下拉到机壳地。当INTERLOCK信号<0.4V时（绝对最小值-0.4V），200V操作将会被阻塞。如下图所示：

60Hz（50Hz）下最大单测量速度（每秒操作次数）:

最大量程改变速度：当量程>10μA时，典型值<150μs。当改变量程使得量程≥1A或者从≥1A量程变为其他量程时，最大速度典型值<450μs。
最大源量程改变速度：当量程>10μA时，典型值<2.5ms。当改变量程使得量程≥1A或者从≥1A量程变为其他量程时，最大速度典型值<5.2ms。
最大源函数改变速度：典型值<1ms。

命令处理时间：在收到smux .source .levelv 或smux .source .leveli 命令后，输出开始变化所需的最大时间典型值<1ms。
注
1. 在下列配置下利用2602B、2612B和 2636B对通道A进行测试：PC硬件（Pentium® 4 2.4GHz、512MB RAM、National InstrumentsPCI-GPIB）。驱动（NI-486.2 Version 2.2 PCI-GPIB）。软件（Microsoft® Windows® 2000、Microsoft® Visual Studio 2005、VISA version 4.1）。
2. 除了电流量程小于1mA。
3. 2635B/2636B采用默认测量延迟，禁用滤波器
触发与同步技术指标 1
触发：
触发输入到触发输出：0.5μs，典型值。
触发输入到源改变2：10μs，典型值。
触发定时精度：±2μs，典型值。
LXI触发之后源改变2：280μs，典型值。
同步：
单节点同步的源改变4：<0.5μs，典型值
多节点同步的源改变4：<0.5μs，典型值
注
1. TSP-Link不适用于2604B、2614B和 2634B。
2. 固定源改变，没有极性变化。
适用于2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B和2636B。
补充说明
面板界面：双线真空荧光显示器（VFD），带小键盘和旋转按钮。
显示：
• 显示出错信息和用户定义信息
• 显示源和极限设置信息
• 显示电流和电压测量
• 查看存储在专用读数缓冲区中的测量数据
小键盘操作：
• 改变主界面设置
• 保存和恢复仪器设置
• 加载并执行厂商和用户定义的测试脚本（即测试序列）， 提示输入信息，并将结果发送到显示器
• 将测量数据保存到专用读数缓冲区
编程：可从任意主机接口访问嵌入式测试脚本处理器（TSP）。响应各条仪器控制
命令。响应由仪器控制命令和测试脚本语言（TSL）语句（例如分支、循环、数学）组成的高速测试脚本。无需主机干预，能够执行存储在存储器中的高速测试脚本。
最小可用存储容量：16MB（约250000行TSL代码）。
Test Script Builder：用于构建、执行和管理TSP脚本的集成开发环境。包括一个仪器控制台，能够通过交互式方式与任意支持TSP功能的仪器通信。需要：
• VISA（CD上包括NI-VISA）
• Microsoft .NET Framework（CD内提供）
• 吉时利I/O层（CD内提供）
• Pentium III 800MHz或更快的个人电脑
• Microsoft® Windows® 98、NT、2000或XP
软件接口：TSP Express (嵌入式)、Direct GPIB/VISA、READ/WRITE，利用VB、VC/C++、LabVIEW、LabWindows/CVI等读写
读数缓冲器：为测量数据留有专用存储区域。读数缓冲器是测量单元阵列。每个单元可以包含以下几项：
• 测量
• 测量状态
• 时标
• 源设置（测量进行的时候）
• 量程信息
每个数字源表通道保留两个读缓冲器。可通过面板的STORE键填充读缓冲器，通过RECALL键或主机接口进行检索。
缓冲器大小，带时标和源设置：>60000个样本
缓冲器大小，不带时标和源设置：>140000个样本
系统扩展：通过TSP-Link扩展接口，所有支持TSP功能的仪器都可以相互触发和通信。如下图所示：
